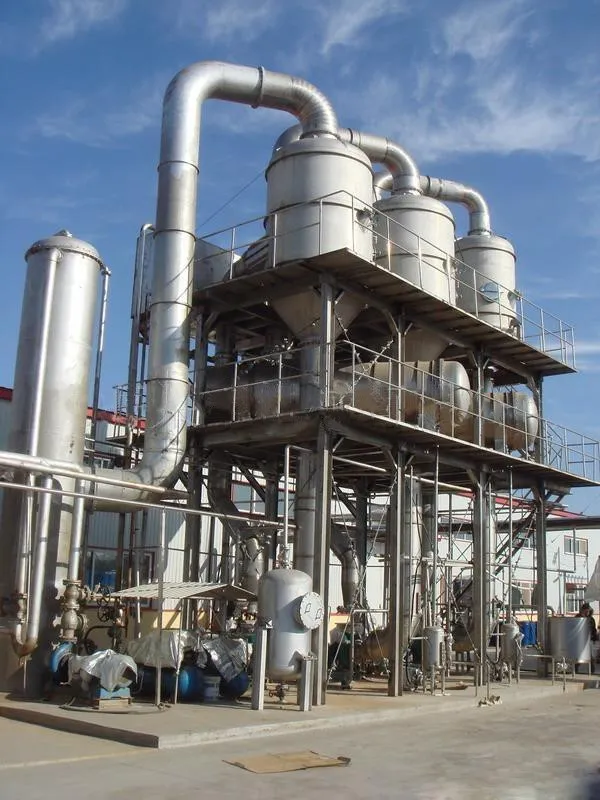

다중 효과 증발기
다중 효과 증발기의 정의
다중{0}}효과 증발기(MEE)는 증발을 통해 용매를 제거하여 용액(일반적으로 액체)을 농축하는 데 사용되는 산업 장비 유형입니다. 이 공정은 특히 액체 혼합물에서 원하는 성분의 농도를 높이기 위해 식품 및 음료, 화학 처리 및 폐수 처리와 같은 다양한 산업에서 사용됩니다.
"다중{0}}효과"라는 용어는 증발 공정 중에 생성된 열을 효율적으로 활용하기 위해 직렬로 배열된 여러 증발기 용기 또는 스테이지를 사용하는 것을 의미합니다. 다중-효과 증발기 시스템에서는 한 단계에서 생성된 증기가 다음 단계의 열원으로 사용되므로 에너지 효율이 극대화됩니다.
다중 효과 증발기의 기본 작동에는 액체 공급물이 일련의 증발기 용기를 통과하는 과정이 포함되며, 여기서 각 용기는 점차적으로 낮은 압력에서 작동합니다. 액체가 각 단계를 통과하면서 부분적인 증발이 일어나고 생성된 증기는 끓는점이 더 낮은 다음 단계로 열을 전달합니다. 이러한 계단식 효과를 통해 단일-효과 증발기에 비해 에너지 소비를 줄이면서 전체 공정에서 더 높은 농도를 달성할 수 있습니다.
다중-효과 증발기는 과일 주스, 유제품, 화학 물질, 산업 폐수 등 다양한 액체를 농축하는 데 사용됩니다. 다중-효과 증발기 시스템의 설계 및 구성은 공급 용액의 특정 특성과 원하는 농도 결과에 따라 달라집니다. 이러한 시스템은 대규모 증발 공정에서 에너지 효율과 비용-효율성으로-높은 평가를 받고 있습니다.
다중{0}}효과 증발기(MEE)의 작동 원리
다중-효과 증발기는 일련의 상호 연결된 증발기('효과'라고 함)를 사용하여 한 효과에서 생성된 증기를 다음 효과의 가열원으로 재사용하여 액체를 점진적으로 농축합니다. 이러한 계단식 설계는 잠열을 재활용하여 에너지 효율을 극대화합니다.
단계별-별-단계별 분석
공정 액체(예: 폐수, 염수 또는 주스)는 1차 증발기 효과로 공급됩니다. 후속 효과는 이전 단계에서 부분적으로 농축된 액체를 받습니다.
외부 증기(또는 다른 열원)가 첫 번째 효과의 열교환기로 유입됩니다. 이는 액체를 가열하여 증기(1차 증기)를 생성하는 동시에 보다 농축된 용액을 남깁니다.
첫 번째 효과에서 생성된 증기는 두 번째 효과의 열교환기로 향합니다. 여기에서는 응축되어 잠열을 방출하여 두 번째 효과로 더 많은 액체를 증발시킵니다. 이 과정은 후속 효과에서 반복되며 각 효과는 점진적으로 낮은 압력과 온도에서 작동합니다.
압력이 감소하는 경우(예: 진공 시스템을 통해) 효과가 유지됩니다. 이를 통해 더 높은-온도 효과의 증기가 더 낮은-온도 효과로 열을 전달할 수 있어 추가 증기 입력 없이 지속적인 증발이 가능합니다.
● 마지막 효과부터 최종 농축액이 배출됩니다.
● 응축수(응축된 증기에서 나온 순수한 물)는 각 효과의 열 교환기에서 수집되어 시스템에서 제거됩니다.
● 다중-효과 증발기는 단일-효과 시스템에 비해 증기 소비를 50~90% 줄입니다.
● 각 후속 효과는 이전 효과의 증발 잠열을 재사용하여 에너지 요구 사항을 대폭 낮춥니다.
● 효과의 수에 따라 효율성이 결정됩니다. 효과가 많을수록=효율성은 높아지지만 자본 비용도 높아집니다.
일반적인 다중{0}}효과 증발기 응용 분야: 전기도금 폐수 처리 프로젝트
ENCO 다중-효과 증발기의 주요 장점
높은 에너지 효율성
여러 효과에 걸쳐 잠열을 재사용하여 단일-효과 시스템에 비해 증기 사용량을 50~90% 줄입니다.
확장 가능한 디자인
모듈식 설정은 유연한 용량 및 에너지 목표에 맞게 효과를 조정하여 소규모 애플리케이션부터 산업용 애플리케이션까지 확장됩니다.
유연한 열원 호환성
유연한 열원 호환성
첫 번째 효과에서는 외부 증기/폐열을 사용하며 후속 단계에는 추가 증기가 필요하지 않습니다.
환경적 이점
잠열 재활용 및 응축수 회수를 통해 열 오염 및 물 낭비를 줄입니다.
다중{0}}효과 증발기 설계 고려 사항
열역학적 효율성
● 효과 수: 효과가 더 많습니다.=효율성은 높지만 자본 비용도 높습니다(산업 시스템에서는 일반적으로 3~6개 효과).
● 압력 구배 설계:
① 각각의 후속 효과는 더 낮은 압력과 온도(진공 시스템을 통해)에서 작동하여 열 전달을 가능하게 합니다.
② 효과 간 압력차의 정밀한 제어가 필요합니다.
● 끓는점 상승(BPE): 염도가 높은 용액에-매우 중요합니다. 효과 전반에 걸쳐 온도 강하에 영향을 미칩니다.
재료 선택
● 부식 저항성:
① 첫 번째 효과(고{0}}온도): SS316L 또는 이중 스테인리스 스틸.
② 나중 효과(낮은 온도, 높은 농도): 공격적인 매체에 대한 티타늄, 니켈 합금(예: Hastelloy).
● 파울링 완화:
① 매끄러운 튜브 표면, -스케일 방지 코팅.
② 정기적인 유지 관리를 위한 통합 CIP(Clean-in-시스템) 시스템입니다.
에너지 최적화
● 공급물 예열: 증기 응축으로 인한 응축수를 사용하여 유입되는 액체를 예열합니다.
● 상호{0}}효과 열 교환기: 효과 간 잠열 회수를 최대화합니다.
● 진공 시스템: 최소한의 에너지로 압력 구배를 유지하도록 최적화되었습니다(예: 하이브리드 증기-제트 + 액체 링 펌프).
제어 시스템
● 자동화:
① 모든 효과에 걸쳐 압력, 온도, 액체 수위를 PLC로 제어합니다.
② 사료 농도 변동을 처리하는 적응형 알고리즘.
● 안전:
① 진공 실패 경보 및 압력 릴리프 밸브.
② 응축수 배수를 위한 범람 방지 제어.-
다중-효과 증발기 비용 및 기타 요소 비교
|
S/N |
다중 효과 증발기 |
MVR 증발기 |
떨어지는 필름 증발기 |
TVR 증발기 |
|
운영비용 |
중간-높음(다중-효과 용기 및 진공 시스템) |
높음(압축기 비용) |
낮음(간단한 구조) |
매체(스팀 이젝터 + 진공 시스템) |
|
에너지원 |
낮음(증기 수요는 효율성에 따라 감소함) |
매우 낮음(전기료만) |
중간-높음(지속적인 외부 열원) |
중간(신선한 스팀이 필요함) |
|
유지 관리의 복잡성 |
중간(다-효과 조정, 진공 시스템 유지 관리) |
높음(압축기 유지보수) |
낮음(간단한 구조) |
중간(스팀 이젝터 유지보수) |
|
일반적인 애플리케이션 시나리오 |
해수담수화, 화학농축, 식품가공 |
고-염 폐수, 의약품, 고순도 증류수- |
유제품, 주스, 열에 민감한 용액 농도- |
제당, 제지, 중농도 폐수처리 |
MVR(기계식 증기 재압축) 증발기는 액체 용액 농축을 위한 다양한 산업 공정에 널리 적용되는 매우 효율적이고 에너지를 절약하는 기술입니다.{0}} 이 혁신적인 증발기는 기계적 에너지를 활용하여 증기를 압축하고 재활용하므로 기존 증발 방법에 비해 에너지 소비를 크게 줄입니다.
MVR 증발기는 식품 및 음료, 화학 처리, 제약 및 폐수 처리와 같은 산업에서 광범위한 응용 분야를 찾습니다. 그 다양성으로 인해 과일 주스, 유제품, 산 및 기타 액체 용액을 포함한 광범위한 물질의 농축이 가능합니다. 이 시스템은 증발 중에 생성된 저압 증기를-흡수하여 압축한 다음 증발 공정의 열원으로 재사용하여 작동하므로 폐쇄형-루프와 에너지{4}}효율적인 시스템을 제공합니다.
MVR 기술의 주목할 만한 장점 중 하나는 열에 민감한 제품을 품질 저하 없이 처리할 수 있다는 것입니다-. 이는 정밀한 온도 제어가 중요한 산업에 특히 적합합니다. 또한, 컴팩트한 디자인과 최소한의 환경 영향으로 인해 MVR 증발기는 운영의 지속 가능성을 향상하려는 기업이 선호하는 선택이 됩니다.
MVR 증발기는 농축 공정을 위한 최첨단 솔루션을 대표하며 다양한 산업 부문에 걸쳐 에너지 효율성, 다용성 및 환경 지속 가능성을 제공합니다.
☆ 담수화
☆ 산업폐수 처리
☆ 액체 배출 제로(ZLD).
☆ 유제품 농축
☆ 주스/시럽 농도
☆ 알코올 정화
☆ 화학물질 농도
☆ 의약품 중간체
☆ 용매 회수
☆ 흑액 농도
☆ 폐수 재활용
☆ 산성 폐수 처리
☆ 금속염 회수
☆ 리튬 배터리 산업
☆ 바이오연료
다중 효과 증발기의 특징은 무엇입니까?
다중{0}}효과 증발기(MEE)는 여러 단계의 증발을 활용하여 액체(일반적으로 용액)를 농축하는 데 사용되는 산업 장비 유형입니다.
다중 증발 단계
다중{0}}효과 증발기의 주요 특징은 여러 증발 단계 또는 효과를 통합하는 것입니다. 각 효과는 별도의 증발 단위를 나타냅니다.
01
에너지 효율성
MEE는 한 효과에서 생성된 증기를 활용하여 후속 효과의 증발 과정을 추진함으로써 높은 에너지 효율을 달성하도록 설계되었습니다.
02
스팀 경제
이 시스템은 증기 사용을 최적화하여 더욱 경제적입니다. 한 효과에서 생성된 증기는 다음 효과의 가열 매체로 사용되므로 전체 에너지 소비가 줄어듭니다.
03
열교환기
MEE에는 증기와 액체 공급물 사이에 열을 효율적으로 전달하기 위해 여러 열 교환기가 통합되어 있습니다. 이는 지속적이고 효율적인 증발 과정을 유지하는 데 도움이 됩니다.
04
진공 시스템
액체의 끓는점을 낮추기 위해 진공 시스템을 사용하는 경우가 많아 더 낮은 온도에서 증발이 가능합니다. 이는 에너지 소비를 줄이고 제품 품질 저하를 최소화하는 데 도움이 됩니다.
05
사료 유통 시스템
액체 공급물은 다양한 효과에 고르게 분포되어 균일한 농도와 효율적인 증발을 보장합니다.
06
응축수 회수
증기의 응축수는 일반적으로 회수 및 재사용되어 시스템의 전반적인 효율성에 기여합니다.
07
제어 시스템
고급 제어 시스템을 사용하여 각 효과의 온도, 압력 및 유량과 같은 다양한 매개변수를 모니터링하고 제어하여 최적의 성능과 제품 품질을 보장합니다.
08
건축재료
MEE는 내부식성이 있고 특정 용도에 적합한 재료로 제작되는 경우가 많아 내구성과 긴 서비스 수명을 보장합니다.
09
응용
다중{0}}효과 증발기는 화학 처리, 식품 및 음료, 제약, 폐수 처리와 같은 산업에서 다양한 액체 용액을 농축하기 위해 일반적으로 사용됩니다.
10
회사 소개
ENCO Machinery는 원래 2003년 중국 항저우에서 설립되었습니다.
우리 공장
ENCO는{0}}사내 엔지니어링, 제조, 시스템 모듈화, 설치, 시운전, O&M 서비스의 통합 솔루션을 제공했습니다. ENCO의 모듈화 솔루션은 특히 해외 프로젝트에서 비용 및 일정 절감 효과가 입증되었습니다.
전기 자동차 및 관련 전원 배터리 재활용 산업의 급속한 발전으로 ENCO는 미국, 중국, 한국 및 베트남에서 실적을 보유한 유일한 업체입니다.
현재 ENCO는 전 세계적으로 500개 이상의 산업 프로젝트를 성공적으로 수행했습니다.
미국, 호주, 한국, 말레이시아, 터키, 요르단, 싱가포르, 쿠웨이트, 멕시코 등을 포함한 국가로
당사의 최종 사용자-에는 Tesla, BMW, Air Products, NTN, SpaceChina, PetroChina, Thyssenkrupp 등 세계 산업 리더가 포함됩니다. BOE; AVIC 및 기타 다수.
우리 회사의 가치는 헌신과 감사입니다!
우리의 인증서
ENCO는 20년의 개발 기간을 통해 ISO 14001, ISO 9001, ISO 45001, CE 및 기타 IP를 포함한 다양한 산업 인증을 획득했습니다.
FAQ
Q: 다단 증발기의 장점은 무엇입니까?
Q: 진공 상태에서 다중 효과 증발기는 어떻게 작동합니까?
Q: 다중 효과 증발기가 선호되는 이유는 무엇입니까?
Q: 삼중효과 증발기란 무엇입니까?
Q: 가장 효과적인 증발기 유형은 무엇입니까?
Q: 다중효과 증발기는 어디에 사용됩니까?
Q: 단일 효과 증발기가 다중-효과 증발기보다 선호되지 않는 경우는 언제인가요?
Q: 간단히 말해서 다중-효과 증발기는 어떻게 작동하나요?
Q: 증발기의 4가지 주요 유형은 무엇입니까?
Q: 강제순환과 자연순환의 차이점은 무엇인가요?
Q: 자연순환 증발기는 어떤 용도로 사용되나요?
Q: 어떤 유형의 증발기가 가장 좋나요?
우리는-중국 최고의 다중 효과 증발기 제조업체 및 공급업체 중 하나로 잘 알려져 있습니다. 우리 공장에서 맞춤형 다중 효과 증발기를 구입하려면 안심하십시오. 자세한 내용은 당사에 문의하세요.
