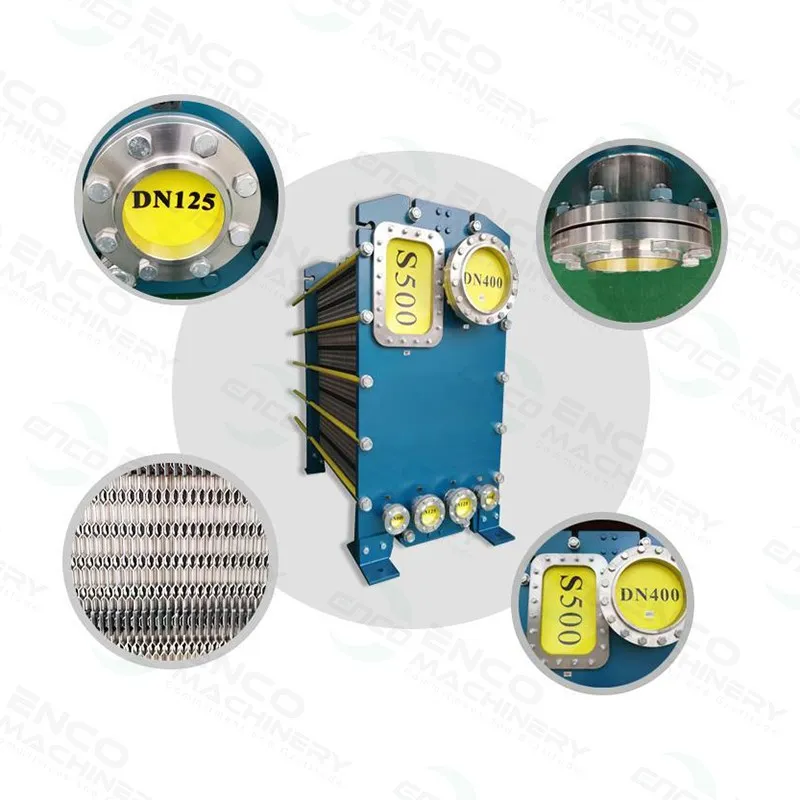

판형 및 프레임 열교환기

판형 및 프레임 열교환기는 많은 산업 분야에서 필수적입니다. 두 유체 사이에서 열을 효율적으로 전달합니다. 이로 인해 다양한 응용 분야에 필수적입니다.

이 교환기는 여러 개의 얇은 판으로 구성됩니다. 플레이트는 유체 흐름을 위한 채널을 생성하여 열 전달을 최대화합니다. 그들의 디자인은 넓은 표면적을 제공하여 효율성을 향상시킵니다.

컴팩트하고 다재다능하여 공간이 제한된 환경에-잘 맞습니다. 분해가 쉽기 때문에 유지 관리도 간단합니다. 이는-장기적으로 최적의 성능을 보장합니다.

오염을 방지하려면 정기적인 관리가 중요합니다. 여기에는 청소, 누출 검사, 개스킷 교체가 포함됩니다. 적절한 관리는 교환기의 수명을 연장시킵니다.

기능과 이점을 이해하는 것이 중요합니다. 이 가이드에서는 설계, 적용 및 유지 관리를 살펴봅니다. 시스템 효율성을 어떻게 향상시킬 수 있는지 알아보세요.



판형 열교환기는 얇고 약간 분리된 판으로 구성된 열교환기 유형입니다. 이 플레이트는 프레임에 조립되어 교대 플레이트 사이의 유체 흐름을 위한 여러 채널을 생성합니다. 이 디자인은 사용 가능한 넓은 표면적 덕분에 열 전달 효율을 크게 향상시킵니다.

플레이트는 일반적으로 난류를 증가시키기 위해 주름이 있습니다. 이는 교환기의 열 전달 능력을 더욱 향상시킵니다. 난류는 유체가 플레이트를 가로질러 흐를 때 유체 사이에서 열이 효과적으로 전달되도록 보장합니다.

판형 및 프레임형 열교환기의 주요 특징은 다음과 같습니다.

• 컴팩트하고 모듈식 디자인
• 높은 열효율
• 손쉬운 유지 관리 및 청소
• 열 전달을 위한 넓은 표면적

이 교환기는 다양한 분야에서 널리 사용됩니다. 응용 분야는 HVAC 시스템, 화학 처리, 식품 및 음료 산업에 걸쳐 있습니다. 열을 효율적으로 전달하는 능력은 정밀한 온도 제어가 필요한 공정에서 매우 중요합니다.

모듈성을 통해 특정 프로세스 요구 사항을 충족하도록 맞춤화할 수 있습니다. 단순히 플레이트를 추가하거나 제거함으로써 교환기는 다양한 용량에 맞게 조정할 수 있습니다. 및 요구 사항. 이러한 유연성은 다양한 산업 분야에서 인기를 끄는 이유 중 하나입니다.





판형 및 프레임형 열 교환기는 두 유체 사이의 열 교환을 촉진하여 작동합니다. 이러한 유체는 얇은 판으로 형성된 교대 채널을 통해 흐릅니다. 이 설계는 유체 간의 분리를 유지하면서 효과적인 열 전달을 촉진합니다.

유체가 플레이트 위를 통과할 때 더 따뜻한 유체에서 더 차가운 유체로 열이 전달됩니다. 골판지 표면은 난류를 강화하여 열교환 효율을 향상시킵니다. 이러한 난류는 열 저항을 최소화하여 더 빠른 열 전달을 가능하게 합니다.

유체는 다음을 포함하여 다양한 배열로 흐를 수 있습니다.

• 역류(가장 효율적)
• 병렬 흐름
• 크로스플로우

반대방향 배열에서는 유체가 반대 방향으로 흐릅니다. 이 설정은 온도 구배를 최대화하여 전반적인 성능을 향상시킵니다. 평행 흐름에는 유체가 같은 방향으로 움직이는 반면, 교차 흐름에는 유체가 서로 수직으로 움직입니다.

다양한 흐름 패턴을 처리할 수 있는 능력으로 인해 이러한 교환기는 다용도로 사용됩니다. 다양한 공정 요구 사항을 충족할 수 있어 많은 산업 분야에서 선호되는 선택입니다.



판형 및 프레임 열교환기는 다른 설계에 비해 몇 가지 주목할만한 이점을 제공합니다. 컴팩트한 크기는 눈에 띄는 장점 중 하나이며 설치 시 소중한 공간을 절약해줍니다. 따라서 비좁거나 제한된 공간에 탁월한 선택이 됩니다.

그들의 디자인은 쉽게 분해를 가능하게 합니다. 이 기능은 청소, 검사, 수리 등의 유지 관리 작업을 단순화합니다. 사용자는 전체 장치를 분해하지 않고도 플레이트와 개스킷에 쉽게 접근할 수 있습니다.

이 열교환기는 또한 높은 열 효율을 자랑합니다. 다중 플레이트를 제공하는 넓은 표면적은 열 전달 속도를 크게 향상시킵니다. 결과적으로 에너지 소비 감소에 기여합니다. 또한 다양한 애플리케이션에 걸쳐 유연성을 제공합니다. 모듈형 특성을 통해 특정 요구 사항에 맞게 쉽게 확장하고 사용자 정의할 수 있습니다. 이점은 다음과 같습니다.

• 높은 열효율
• 컴팩트한 디자인
• 유지관리 용이
• 확장성 및 사용자 정의

전반적으로 판형 및 프레임형 열교환기는 효율성, 유연성 및 유지 관리 용이성의 최적 조합을 제공합니다. 이로 인해 많은 산업 분야에서 선호되는 솔루션이 되었습니다.





판형 및 프레임형 열교환기는 다양한 산업 분야에서 널리 사용됩니다. 다재다능함을 통해 다양한 환경에서 효율적으로 열을 전달할 수 있습니다. 이러한 적응성은 다양한 응용 분야에 적합합니다.

HVAC 산업에서 이러한 교환기는 냉난방 시스템에서 중요한 역할을 합니다. 컴팩트하고 효율적인 디자인으로 시스템 성능이 향상됩니다. 이를 통해 에너지 소비가 향상되고 운영 비용이 절감됩니다.

화학 처리 공장도 이를 사용하면 이점을 얻을 수 있습니다. 이는 반응 및 공정 중에 정밀한 온도 제어를 지원합니다. 이러한 교환기에 의존하는 다른 산업은 다음과 같습니다.

• 식품 및 음료 제조
• 유제품 가공
• 재생 에너지 시스템

각 업계에서는 엄격한 위생 표준과 까다로운 조건을 처리하는 교환기의 능력을 높이 평가합니다. 효율성, 유연성 및 신뢰성은 많은 분야에서 필수적인 구성 요소입니다.



판형 열교환기의 설계는 최적의 성능을 위해 매우 중요합니다. 이 제품은 프레임에 배열된 얇고 주름진 플레이트가 특징입니다. 이 설정은 유체 간의 효율적인 열 전달을 촉진합니다.

건축에 사용되는 재료는 응용 분야의 요구 사항에 따라 달라집니다. 스테인레스 스틸은 일반적으로 내식성과 내구성 때문에 선호됩니다.

특정 조건에서는 티타늄이나 니켈 합금과 같은 다른 재료를 사용할 수도 있습니다.

수명과 효율성을 위해서는 올바른 재료를 선택하는 것이 중요합니다. 재료를 선택할 때 다음 요소를 고려하십시오.

유체 유형 및 온도

부식성

압력 요구 사항

각 요소는 전체 디자인과 재료 선택에 영향을 미칩니다. 적절한 재료 선택은 다양한 환경에서 안정적이고 효율적인 열교환기 작동을 보장하므로 많은 산업 요구에 맞는 유연한 솔루션이 됩니다.



판형 및 프레임 열교환기의 정기적인 유지보수는 매우 중요합니다. 오염을 방지하고 최고의 성능을 보장합니다. 유지 관리를 소홀히 하면 효율성이 떨어지고 수리 비용이 많이 들 수 있습니다.

청소는 유지 관리 루틴에서 최우선 순위입니다. 화학적 방법과 기계적 방법 모두 침전물과 축적물을 제거하는 데 효과적입니다. 각 접근 방식에 대해 권장되는 절차를 따르는 것이 중요합니다.

누출 검사는 또 다른 중요한 작업입니다. 개스킷과 씰의 마모 또는 손상 여부를 정기적으로 점검하십시오. 이러한 구성 요소를 적절하게 유지 관리하면 누출을 방지하고 유체 분리가 보장됩니다.

또한 필요한 경우 개스킷을 교체하면 장치의 수명이 연장됩니다. 향후 요구 사항을 추적하고 계획하기 위해 유지 관리 활동을 기록해 둡니다. 유지 관리 루틴을 안내하는 체크리스트는 다음과 같습니다.

• 정기적인 청소를 실시한다
• 누출 및 손상 검사
• 마모된 개스킷 교체
• 상세한 유지보수 기록을 유지하세요.

이러한 모범 사례를 따르면-열교환기의 장기적인 신뢰성과 효율성을 높이는 데 도움이 됩니다. 예상치 못한 오류를 방지하고 시스템 생산성을 극대화하려면 일관된 유지 관리에 우선순위를 두십시오.





최적의 작동을 위해서는 올바른 플레이트 및 프레임 열교환기를 선택하는 것이 중요합니다. 다양한 요소가 이 결정에 영향을 미치므로 특정 프로세스 요구 사항에 부합합니다.

관련된 유체와 그 특성을 고려하십시오. 부식을 방지하려면 재료 호환성이 필수적이며, 내구성을 위해 스테인레스 스틸이 일반적으로 선택됩니다.

응용 분야의 온도 및 압력 조건을 평가합니다. 장치는 안전하고 효율적인 성능을 보장하기 위해 이 두 가지를 효과적으로 처리해야 합니다. 또한 선택할 때 공간 제약을 고려하십시오.

빠른 가이드는 다음과 같습니다.

• 유체 호환성 결정
• 온도 및 압력 요구 사항 평가
• 사용 가능한 공간을 고려하세요.

이러한 요소를 평가하는 데 시간을 투자하면 공정 요구 사항을 충족하는 보다 효율적이고 비용 효과적인{0}}열 교환 솔루션을 얻을 수 있습니다.

선택 과정에서 정보를 바탕으로 결정을 내리면 전체 시스템 효율성이 크게 향상될 수 있습니다.



판형 및 프레임 열교환기는 뛰어난 효율성과 다양성을 제공합니다. 이 제품은 광범위한 산업 응용 분야에서 열을 전달하는 데 탁월합니다.

컴팩트한 디자인과 모듈식으로 인해 적응성이 뛰어나고 유지 관리가 쉽습니다. 이는 장기적인-성능과 안정성을 보장합니다.

올바른 장치를 선택하고 유지 관리 모범 사례를 따르는 것이 중요합니다. 이러한 단계는 에너지 사용을 최적화하고 운영 비용을 줄이는 데 도움이 됩니다.

그렇게 하면 이 필수 기술의 이점을 극대화할 수 있습니다. 본질적으로 이러한 열교환기는 다양한 산업 공정에서 시스템 효율성을 향상시키는 데 핵심입니다.
